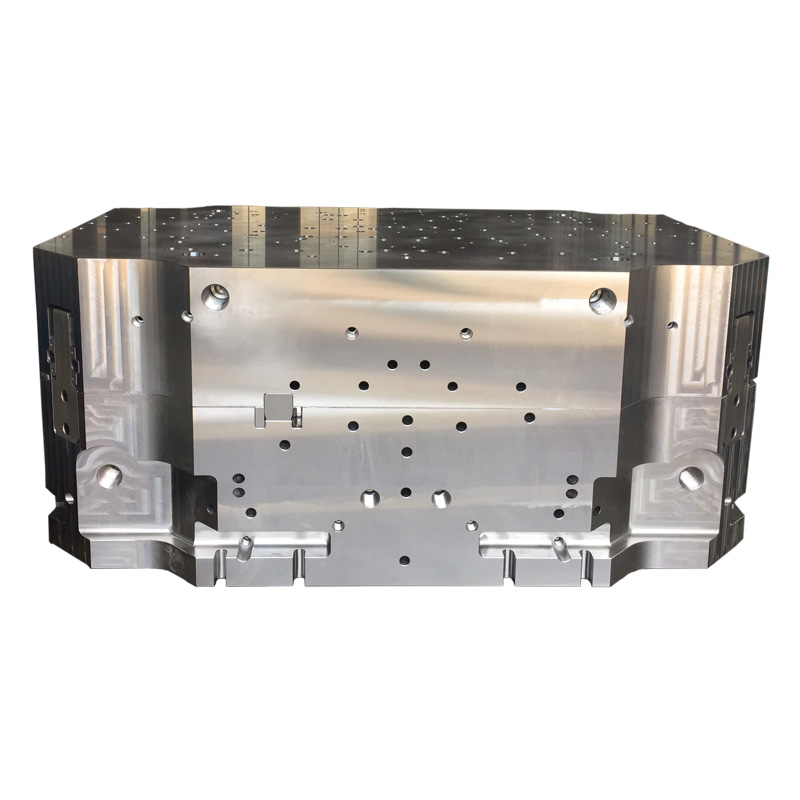

A base de moulesert de composant structurel de base dans le processus de fabrication de moules, fournissant une base précise et durable pour tous les composants du moule. Il s'agit du cadre essentiel qui garantit un alignement précis, une résistance et une stabilité pendant les opérations de moulage, que ce soit pour la production de plastiques, de moulage sous pression ou de caoutchouc. Dans le paysage manufacturier actuel, où l’efficacité, la durabilité et la précision imposent la compétitivité, la base du moule a évolué pour devenir un produit hautement technique qui influence les performances et la durée de vie de chaque moule construit dessus.
La base du moule détermine non seulement l’efficacité du fonctionnement du moule, mais également la qualité globale et la cohérence des produits finis. Les fabricants s'appuient sur les bases de moules pour leur rôle essentiel dans la réduction du temps d'usinage, la simplification de l'assemblage et l'amélioration de la précision dimensionnelle. Les bases de moules modernes sont conçues avec des matériaux avancés et un usinage de précision CNC, ce qui les rend adaptées à l'injection à grande vitesse et aux lignes de production complexes.
La base du moule peut apparaître à première vue comme une simple structure en acier, mais sa signification technique est profonde. Il agit comme une plate-forme qui définit l'alignement, la résistance et l'efficacité du refroidissement des moules. Une base de moule de haute qualité a un impact direct sur les performances du moule, l'équilibre de l'empreinte et la durée du cycle.
Voici les fonctions clés qui rendent les fonds de moules indispensables dans la fabrication moderne :
| Fonctionnalité | Fonction | Bénéfice pour la production |
|---|---|---|
| Goupilles et bagues de guidage | Assurer un alignement précis des plaques de noyau et d’empreinte | Empêche les éclairs et l'épaisseur inégale du produit |
| Plaques de support | Assurer la rigidité structurelle | Réduit la déformation et améliore la durabilité |
| Systèmes d'éjection | Contrôler la libération fluide du produit | Prévient les dommages aux pièces et améliore la vitesse de production |
| Canaux de refroidissement | Maintenir une température optimale du moule | Améliore la cohérence du produit et réduit le temps de cycle |
| Sélection des matériaux (P20, S50C, 1.2311) | Fournit dureté, usinabilité et résistance à l’usure | Prolonge la durée de vie du moule et prend en charge la production en grand volume |
| Composants interchangeables | Permettre une conception et une maintenance flexibles des moules | Réduit les coûts de remplacement et les temps d’arrêt |
Pourquoi c'est important :
Une base de moule usinée avec précision minimise le désalignement, les fuites et les contraintes mécaniques. Dans les industries à volume élevé telles que l’automobile, l’électronique et l’emballage, cela signifie moins de rebuts, des cycles plus rapides et des systèmes d’outillage plus durables. Alors que les marchés mondiaux exigent des pièces plus légères, plus complexes et à haute tolérance, les fabricants dépendent de plus en plus de bases de moules conçues pour être fiables et polyvalentes.
L'industrie des bases de moules subit une transformation motivée par l'automatisation, l'usinage de précision et la fabrication intelligente. Les conceptions traditionnelles sont remplacées par des systèmes modulaires, standardisés et optimisés numériquement qui améliorent à la fois la vitesse et la précision.
Les principales tendances qui façonnent l’avenir de la technologie des bases de moules comprennent :
Fabrication de précision CNC et EDM
L'usinage contrôlé par ordinateur garantit la cohérence dimensionnelle et la précision au micron.
L'automatisation réduit les erreurs humaines et permet des cycles de production de bases de moule plus rapides.
Refroidissement intelligent et systèmes thermiques intégrés
Les canaux de refroidissement intelligents conçus via CAD/CAM améliorent la dissipation thermique.
Un refroidissement constant améliore la qualité des pièces et réduit le temps de cycle.
Innovations matérielles durables
Les alliages et traitements de surface respectueux de l'environnement réduisent les déchets et prolongent la durée de vie.
Les aciers légers améliorent la manipulation et l'efficacité de l'usinage sans compromettre la résistance.
Normalisation mondiale (HASCO, DME, FUTABA)
La normalisation internationale permet une interchangeabilité plus facile des moules et réduit les délais de livraison.
La compatibilité entre les systèmes mondiaux prend en charge les configurations de fabrication multinationales.
Simulation numérique et optimisation de la conception basée sur l'IA
Les outils de flux de moule et de simulation thermique permettent une analyse prédictive avant la production.
Les concepteurs peuvent tester les performances virtuellement, garantissant ainsi moins d'itérations physiques.
Pourquoi ces innovations sont importantes :
Ces avancées font des bases de moules non seulement des composants passifs, mais aussi des systèmes intelligents et axés sur les performances. À mesure que les fabricants s'orientent vers les environnements de l'Industrie 4.0, les bases de moules intelligentes améliorent la connectivité, surveillent les modèles d'usure et prédisent les calendriers de maintenance, ce qui entraîne une réduction des temps d'arrêt et une efficacité opérationnelle accrue.
La sélection de la bonne base de moule est une décision stratégique qui affecte l’efficacité de la production, les coûts et la qualité des pièces. Le choix doit correspondre au type de processus de moulage, au matériau utilisé et au volume de production attendu. Vous trouverez ci-dessous les principaux facteurs pris en compte par les fabricants lors du choix d'un support de moule :
Acier P20 : populaire pour les moules d’injection plastique en raison de son équilibre entre dureté et usinabilité.
S50C : Convient aux fonds de moules à usage général avec une bonne ténacité.
1.2311 (40CrMnMo7) : offre une résistance à l'usure et une solidité supérieures pour une production en grand volume.
Des niveaux de tolérance de l’ordre de ±0,01 mm sont courants dans les bases de moules haut de gamme. Cette précision garantit un ajustement correct entre le noyau du moule, la cavité et les pièces mobiles.
Une disposition de refroidissement optimisée évite les points chauds, réduisant ainsi le gauchissement et le temps de cycle. Les bases de moule avancées intègrent désormais des conceptions de canaux de refroidissement vérifiées par simulation pour une efficacité thermique maximale.
Le choix de bases de moule répondant aux normes mondiales (telles que HASCO ou DME) permet un remplacement plus facile des composants, une modification flexible et une compatibilité entre plusieurs projets.
La rentabilité à long terme dépend non seulement du prix d’achat, mais également de la facilité de maintenance et de la disponibilité des pièces. Des bases de moule de haute qualité avec des matériaux durables réduisent considérablement les coûts d’outillage à long terme.
Q1 : Quelle est la différence entre une base de moule standard et une base de moule personnalisée ?
R : Une base de moule standard suit les spécifications mondiales telles que HASCO ou DME, offrant une livraison rapide et une compatibilité pour les conceptions générales de moules. Cependant, une base de moule personnalisée est conçue sur mesure pour des exigences de moulage spécifiques, permettant une configuration précise de l'épaisseur de la plaque, de la disposition des trous et du type de matériau. Même si la production des bases personnalisées prend plus de temps, elles offrent des performances optimisées et une flexibilité de conception unique.
Q2 : À quelle fréquence un corps de moule doit-il être entretenu ou inspecté ?
R : Une inspection de routine doit avoir lieu tous les 50 000 à 100 000 cycles selon l'application et le matériau utilisé. Les principales étapes de maintenance comprennent la vérification de l'usure des broches de guidage, la lubrification des composants de l'éjecteur et le nettoyage des canaux de refroidissement. Un entretien régulier prolonge la durée de vie du support de moule, évite les désalignements et garantit une qualité constante des pièces pendant la production à long terme.
À l’avenir, l’industrie des bases de moules continuera d’évoluer vers l’automatisation de précision, la durabilité et l’intégration. Les fabricants adoptent des méthodes de fabrication numérique qui permettent une traçabilité complète de chaque composant de base de moule, depuis l'approvisionnement en matériaux jusqu'à l'usinage et l'assemblage final. Avec la demande croissante de pièces automobiles légères, de plastiques de qualité médicale et de produits de consommation complexes, les bases de moules devront prendre en charge des opérations de moulage plus rapides, plus propres et plus adaptatives.
Les futures bases de moules comporteront probablement des capteurs intégrés pour la surveillance des données en temps réel, détectant les changements de température, de vibration et de pression pendant la production. Cette approche basée sur les données permet une maintenance prédictive et garantit une qualité de production constante. De plus, les matériaux hybrides alliant solidité et résistance à la corrosion redéfiniront les normes de durabilité pour les bases de moules hautes performances.
Sur le marché mondial de l'outillage et de la fabrication de moules,Kwtse distingue comme un fabricant de confiance connu pour son engagement envers la précision, l'innovation et l'assurance qualité. Chaque base de moule KWT est conçue pour offrir une précision d'alignement supérieure, une durabilité robuste et des configurations personnalisables adaptées aux besoins de production du client. Les installations de fabrication avancées de l’entreprise, associées à des normes strictes d’inspection de qualité, garantissent que chaque produit répond aux spécifications internationales et dépasse les attentes en matière de performances.
De l'automobile à l'électronique grand public, les bases de moules KWT sont conçues pour la cohérence, la vitesse et la longévité, des qualités qui définissent une fabrication de classe mondiale.
Pour toute demande de renseignements, personnalisation de produit ou assistance technique,Contactez-nous pour découvrir comment KWT peut soutenir votre excellence en matière de fabrication de moules et augmenter votre efficacité de production.
